Виноградова Анна Posted March 27, 2025 Posted March 27, 2025 Добрый день, подскажите список оборудования для определения модуля деформации скальных грунтов разных производителей! Заранее благодарю Quote
Твердый Posted March 28, 2025 Posted March 28, 2025 22 часа назад, Виноградова Анна сказал: Добрый день, подскажите список оборудования для определения модуля деформации скальных грунтов разных производителей! Заранее благодарю Самый простой вариант ПСН-0.16.10 ПрогрессГео Quote

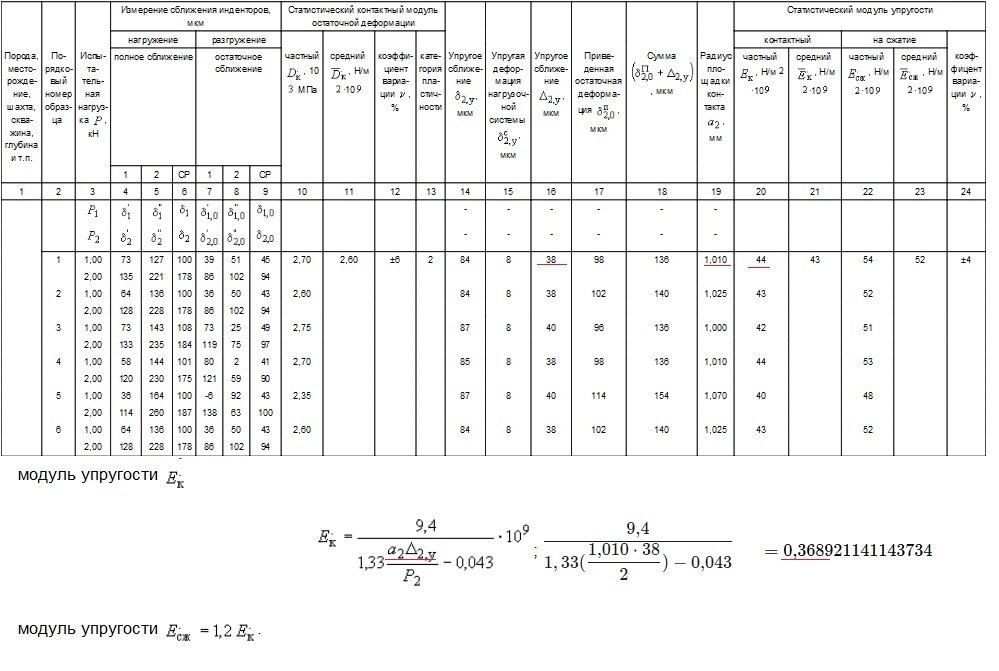

Viktorenko1 Posted April 3, 2025 Posted April 3, 2025 Добрый день. Дабы не создавать новую ветку сообщений, прошу помощи с расчетом здесь. В ГОСТ 24941-81 п. 5.2.6 даны формулы для расчета модуля упругости и пример в приложении 3. Берем данные с приложения, подставляем в формулу, получаем другой ответ. Промежуточные значения сходятся, конечное — нет. Помогите найти ошибку. Quote
Anti Posted April 3, 2025 Posted April 3, 2025 Проверил по ГОСТ Р 59958—2021, формула (6) результат тот же Ек=9,4/(0,665*(1,01*(84-8))/2-0,043)=0,3689*10^9 МПа. 9.2.6 Вычисляют модуль деформации Есж = 1,2*Ек=0,4427*10^9 МПа Quote
Viktorenko1 Posted April 4, 2025 Posted April 4, 2025 В таком случае модуль деформации скального грунта равен 442 700 000 МПа? При том, что контактный модуль равен 2,70*10^3. В ГОСТ 24941 получают итоговое значение в Н/м2, получается 44*10^9 Н/м2 = 44000000000 Па = 44 000 МПа. Может в расчетах спрятан перевод одной единицы измерения в другую, которую упускают? Если упругое сближение на 100 поделить, все приходит в норму, но зачем?) Quote
Игорь Болеславович Posted April 4, 2025 Posted April 4, 2025 В 27.03.2025 в 17:52, Виноградова Анна сказал: Добрый день, подскажите список оборудования для определения модуля деформации скальных грунтов разных производителей! Заранее благодарю Могу только порекомендовать для определения модуля деформации скальных и полускальных грунтов вот эту формулу: E=100Rсж, где Rсж - предел прочности при одноосном сжатии (МПа). Разумеется, только для ориентира! Quote
Heaven Posted April 4, 2025 Posted April 4, 2025 21 минуту назад, Игорь Болеславович сказал: Могу только порекомендовать для определения модуля деформации скальных и полускальных грунтов вот эту формулу: E=100Rсж, где Rсж - предел прочности при одноосном сжатии (МПа). Разумеется, только для ориентира! в водонасыщенном? Quote
Anti Posted April 4, 2025 Posted April 4, 2025 9 часов назад, Viktorenko1 сказал: В таком случае модуль деформации скального грунта равен 442 700 000 МПа? При том, что контактный модуль равен 2,70*10^3. В ГОСТ 24941 получают итоговое значение в Н/м2, получается 44*10^9 Н/м2 = 44000000000 Па = 44 000 МПа. Может в расчетах спрятан перевод одной единицы измерения в другую, которую упускают? Если упругое сближение на 100 поделить, все приходит в норму, но зачем?) Согласно размерности по ГОСТ 24941 =1/мм*мкм/кН=кН/мм*мкм=кН/10^-3*10^-6=кН*10^9/м2=МПа*10^6. Quote
Игорь Болеславович Posted April 4, 2025 Posted April 4, 2025 52 минуты назад, Heaven сказал: в водонасыщенном? Если Rсж берём в водонасыщенном, то и модуль деформации будет в водонасыщенном. Но это не точно! Quote
Vasi Posted April 4, 2025 Posted April 4, 2025 Модуль деформации скальных ( не полускальных), то есть самых надежных оснований, особенно если это магматические, да даже самые распространенные по всей Земле карбонатные - известняки и доломиты. загляните в таблицы... И не путайте Здесь Rсж и модуль деформации. В Моем понимании модуль деформации скального нужен только для сооружений атомной промышленности, и совсем не потому что нужен... Quote
Игорь Болеславович Posted April 5, 2025 Posted April 5, 2025 В 27.03.2025 в 17:52, Виноградова Анна сказал: Добрый день, подскажите список оборудования для определения модуля деформации скальных грунтов разных производителей! Заранее благодарю ТС, видимо, не знала, что ей модуль деформации для АЭС нужен! Раз спрашивает за такой прибор. Спасибо, Vasi, разъяснили нам сирым! Quote
